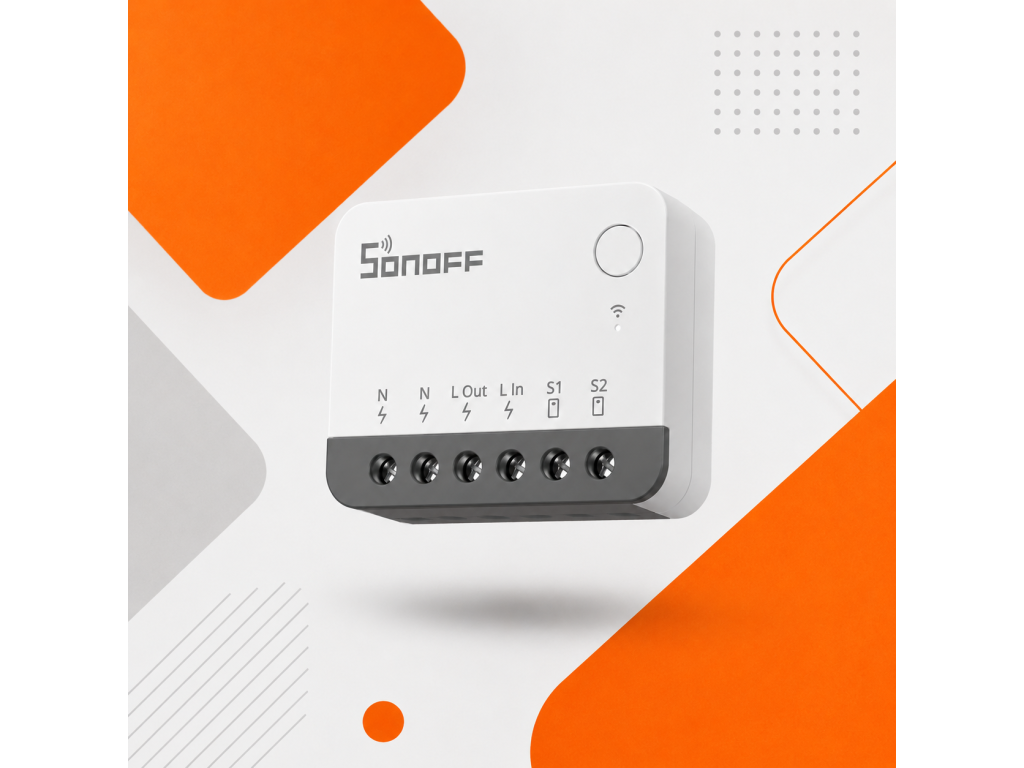

SONOFF ZBMINI Extreme (ZBMINIR2) Zigbee inteligentný relé modul

Čo je Zigbee?

Zigbee je protokol špeciálne navrhnutý pre aplikácie inteligentnej domácnosti/IoT, vyvinutý pre efektívnu komunikáciu medzi takýmito zariadeniami. Na rozdiel od zariadení Wi-Fi, ktoré sa pripájajú priamo k routeru, zariadenia Zigbee vyžadujú bránu Zigbee-to-Wi-Fi (nazývanú aj most alebo koordinátor) na diaľkové ovládanie a pripojenie k internetu. Jednou z výhod riešení Zigbee je, že odľahčujú prevádzku siete Wi-Fi, pretože k routeru sa pripája iba jedno zariadenie Wi-Fi (brána Zigbee), zatiaľ čo všetky ostatné zariadenia komunikujú cez protokol Zigbee, čím sa uvoľňujú IP adresy routera.

Technológia Zigbee podporuje aj sieťové siete (mesh), kde zariadenia Zigbee napájané napätím 230 V (ako napríklad relé Sonoff ZBMINI a Sonoff Basic ZBR3) môžu prenášať dáta z iných zariadení Zigbee do brány Zigbee, ak sú mimo jej priameho dosahu, čím sa rozširuje dosah siete.

Ďalšou výhodou protokolu Zigbee je jeho nízka spotreba energie, ktorá je oveľa nižšia ako pri Wi-Fi. Vďaka tomu je protokol Zigbee obzvlášť obľúbený pre senzory napájané z batérií, ktoré vďaka nízkym energetickým nárokom dokážu fungovať roky na jednu batériu. Zigbee spracováva iba malé dátové pakety, čo zvyčajne postačuje, pretože sa väčšinou používa na ovládacie príkazy a aktualizácie stavu. Protokol Zigbee je priemyselný štandard, takže plne štandardné zariadenia Zigbee by teoreticky mali byť kompatibilné so štandardnými zariadeniami od akéhokoľvek výrobcu.

Technické špecifikácie

ZBMINI R2 je reléový spínač na 230 V, ktorý sa pripája k elektrickej sieti na jednej strane (fáza a nula) a na výstupnej strane dokáže ovládať záťaž 230 V, čo mu umožňuje zapínať a vypínať obvod. Môže byť inštalovaný za zásuvky alebo vypínača svetiel (maximálne zaťaženie: 10 A). K jeho vstupu je možné pripojiť aj externý spínač, čo umožňuje ovládať zariadenie za vypínačom pomocou nástenného vypínača aj aplikácie Zigbee. Relé je možné ovládať na diaľku pomocou internetového pripojenia a aplikácie SmartThings na telefóne so systémom iOS alebo Android, prípadne po pripojení k zariadeniu Sonoff Zigbee Bridge Pro prostredníctvom aplikácie eWeLink.

Kompatibilita a integrácia

ZBMINI R2 je kompatibilný s niekoľkými bránami Sonoff Zigbee-to-Wi-Fi, vrátane Sonoff Zigbee Bridge Pro, Sonoff Zigbee Bridge Ultra a NSPanel Pro. Po pripojení k jednej z nich je možné ZBMINI R2 ovládať pomocou známej platformy a aplikácie eWeLink. Medzi typické funkcie eWeLink patrí aktuálny stav ZAP/VYP, manuálne zapínanie/vypínanie a časovače (plán, odpočítavanie, ovládanie cyklu), ale funkcia pulzného spínača (pomalé ovládanie) nie je k dispozícii. Je tiež kompatibilný so Sonoff iHost a centrom SmartThings a je možné ho ovládať prostredníctvom aplikácie SmartThings, ktorá je dostupná pre iOS aj Android. V aplikácii SmartThings sú k dispozícii okrem iného funkcie, ako je diaľkové ovládanie ZAP/VYP a plánované ZAP/VYP.

ZBMINI R2 tiež spolupracuje s platformou Amazon Alexa (kompatibilná so zariadeniami ako ZE39KL Echo Plus, Echo Studio, DW84JL 2. generácie Echo Show a L9D29R 2. generácie Echo Plus) a možno ju spárovať s hlasovým ovládaním Alexa vyslovením príkazu „Alexa, nájdi zariadenie“.

ZBMini R2 je kompatibilný s týmito Zigbee bránami, okrem iného:

• Zigbee brána od spoločnosti Sonoff: Sonoff Zigbee Bridge Pro , NSPanel Pro a ZBMini R2 je možné pripojiť k jednej z týchto brán a ovládať ich pomocou známej platformy eWeLink a aplikácie eWeLink.
• Je tiež kompatibilný s bránou SmartWise Zigbee Bridge Pro , ktorá tiež podporuje ethernetové pripojenie a používa aplikáciu eWeLink.
• Dá sa spárovať s koordinátorom Sonoff Dongle Plus E Zigbee, ako aj s inými štandardnými koordinátormi Zigbee (napr. Conbee II, Conbee III).
• Kompatibilné so Sonoff iHost, ktorý ponúka lokálne ovládanie nezávislé od cloudu a funkcionalitu Zigbee brány.
• Pri použití so Sonoff Zigbee Bridge Ultra je kompatibilný so systémami inteligentnej domácnosti kompatibilnými s Matter , vrátane Apple HomeKit .
• Centrum SmartThings , v druhom prípade ovládané prostredníctvom aplikácie SmartThing dostupnej pre iOS a Android. V aplikácii SmartThings je k dispozícii ovládanie vypnutia/zapnutia, časovaného vypnutia/zapnutia a mnoho ďalších funkcií.
• Kompatibilné s centrálnou jednotkou Philips Hue a
• Echo Plus 2. generácie , Echo 4. generácie a Echo Show 2. generácie.

ZBMini R2 je teda 230V spínacie relé, ktoré sa na vstupe pripája k elektrickej sieti (fáza a nulový vodič) a na výstupe sa dá použiť na ovládanie 230V spotrebiča, čím sa obvod zapína a vypína. Môže sa tiež inštalovať za konektory a svetelné spínače (max. výstup 10A).

K vstupu prepínača je možné pripojiť aj externý prepínač, takže ho možno umiestniť za nástenné vypínače a spínať z nástenného vypínača (tlačidlové a kolískové vypínače) a samozrejme funguje aj ovládanie a integrácia aplikácie Zigbee.

Pomocou aplikácie eWeLink môžete ovládať spínacie relé na diaľku pomocou mobilného telefónu so systémom iOS (Apple) alebo Android s nainštalovanou aplikáciou SmartThings (pre rozbočovač SmartThings) a pripojením k internetu alebo k zariadeniu Sonoff Zigbee Bridge Pro .

Medzi štandardnými funkciami eWeLink je k dispozícii aktuálny stav VYP/VYP, manuálne prepínanie VYP/VYP a časovanie (časovač, odpočítavanie, riadenie cyklu), ale funkcia impulzného prepínania (pomalé prepínanie) nie je k dispozícii.

Vstup spínača (a pripojené spínače) je možné odpojiť od reléového výstupu.

Vlastnosti produktu:

• Protokol : Zigbee 3.0, MQTT
• Platformy Okosotthon: kompatibilné s väčšinou systémov podporujúcich štandardný protokol 3.0, vrátane systémov s otvoreným zdrojovým kódom, ako je napríklad Home Assistant
• Napájanie : 100 – 240 V AC 50/60 Hz
• Maximálny výkon : 10A/2200W (pre odporovú záťaž)
• Rozmery : 42,6 mm x 42,6 mm x 20 mm
• Prevádzková teplota : -10 °C až 40 °C
• Hlasové ovládanie : Amazon Alexa, Google Assistant, Samsung SmartThings
• Podpora aplikácií : eWeLink (pri pripojení k Zigbee bráne eWeLink)
• Úroveň ochrany : ABS puzdro (spomaľovač horenia)
• Kompatibilita inštalácie : Štandardné európske nástenné krabice
• Vstup prepínača. Vstup prepínača je možné oddeliť od reléového výstupu.
